ВКМ.Д DN150-400
Кран шаровый для сред с высоким давлением ВКМ.Д
DN = 150 ▪ 200 ▪ 250 ▪ 300 ▪ 400 мм
PN = 6,3 ▪ 8,0 ▪ 10,0 ▪ 16.0 МПа
Назначение и область применения
Предназначены для установки в качестве запорных устройств в системах магистральных газопроводов и нефтепроводов и других технологических линиях по транспортировке жидких и газообразных сред по исполнениям:
- Исполнение по материалам С – неагрессивный природный газ, нефть, нефтепродукты и другие неаг-рессивные среды с температурой от минус 60ºС до +100ºС (возможно исполнение до +250ºС);
- Исполнение по материалам Н – газы с содержанием агрессивных примесей (водород, кислород, сера, сероводород), растворы солей, кислот, щелочей и другие жидкие и газообразные агрессивные сре-ды, к которым материалы внутренних деталей крана обладают коррозионной стойкостью.
Преимущества и особенности конструкции
- Конструкция крана разборная, состоит из цельного корпуса и двух патрубков, соединенных посредством резьбовых шпилек с корпусом, что обеспечивает его ремонтопригодность;
- Применение подпружиненных подвижных седел в сочетании с двухопорной пробкой обеспечивает герметичность кранов по классу «А» в течении всего периода их эксплуатации;
- Подшипники опор, выполнены из металлофторопласта и обеспечивают надежную работу в течении всего периода эксплуатации, не требуют смазки и техобслуживания;
- Краны оборудованы системой принудительного подвода уплотнительной смазки в зоны уплотнения шпинделя и седел, обеспечивающей восстановление (при необходимости) герметичности в процессе эксплуатации. Унифицированные фитинги для ввода уплотнительной смазки позволяют быстро подсоединить переходник набивочного устройства;
- Разъемный сальниковый узел шпинделя позволяет производить безопасную замену мягкого уплотнения шпинделя на действующем трубопроводе (положение пробки – «закрыто»);
- Полнопроходность кранов шаровых обеспечивает беспрепятственное прохождение через него очист-ных и диагностических устройств;
- Краны шаровые с пневматическим, пневмогидравлическим, пневмомеханическим приводами комплек-туются БУК (блок управления краном) со встроенными концевыми выключателями на 24 В,110 В и 220 В.
Технические характеристики
Класс герметичности по ГОСТ9544 |
Класс А |
|
Вид установки |
НУ - надземная установка; ПУ - подземная установка; |
|
Климатическое исполнения по ГОСТ 15150-69 |
У1 - умеренное (температура окружающей среды от -45 ºС до +50 ºС ) |
|
Тип управления |
Р - ручной (механическим) привод; П - пневматический привод; |
|
Присоединения к трубопроводу |
под приварку (возможно исполнение фланцевое) |
|
Полный средний срок службы |
20 лет |
|
Полный средний ресурс |
не менее 8 000 циклов |
|
Наработка на отказ |
не менее 1 500 циклов |
|
Рабочая среда |
исполнения по |
неагрессивный природный газ, попутные нефтяные газы;аммиак, нефть, |
исполнения по |
газы с содержанием агрессивных примесей (водород, кислород, сера, сероводород и др.) и растворы солей, кислот, щелочей и другие жидкие и газообразные агрессивные среды, к которым материалы внутренних деталей крана обладают коррозионной стойкостью |
|
Изготовление |
серийно изготавливаются по ТУ У 29.1-35907383-001:2008 |
Исполнение по материалам
№ п/п |
Основные |
Тип исполнение*/ климатическое исполнение |
||
С/У1 |
С/ХЛ1 |
Н/У1; ХЛ1 |
||
1 |
Корпус |
сталь 20(38ХМА) |
сталь 09Г2С |
12Х18Н10Т |
2 |
Пробка |
сталь 20+Хтв30 |
сталь 38ХА+Хтв30 |
12Х18Н10Т |
3 |
Шпиндель |
сталь 30Х13 |
сталь 30Х13 |
12Х18Н10Т |
4 |
Опора |
сталь 30Х13 |
сталь 30Х13 |
12Х18Н10Т |
5 |
Патрубок |
сталь 20 |
сталь 09Г2С |
12Х18Н10Т |
6 |
Кольцо уплотнительное |
резина масло-бензостойкая |
кислотостойкая резина |
|
7 |
Седло |
полиуретан, полиамид |
||
8 |
Подшипник |
металлофторопласт |
* По индивидуальному заказу возможно изготовление кранов шаровых из других коррозионно-стойких сплавов, а также исполнение кранов с уплотнением металл-по-металлу для абразивных и высокотемпературных сред
Основные размеры и чертеж
Кран шаровой с ручным механическим приво-дом, надземной установки | Кран шаровой с пневмогидроприводом, надземной установки |

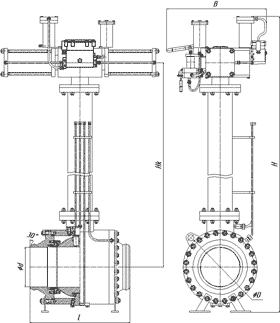

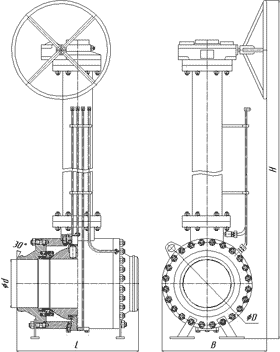

Кран шаровой с ручным механическим приводом, подземной установки | Кран шаровой с пневмогидравлическим приводом, подземной установки |
Исполнения и условные обозначения
Основные исполнения кранов шаровых. Схема условного обозначения.
Тип арматуры |
Марка крана |
Условный проход, |
Номин. |
Исполнение по материалам |
Тип привода |
Тип установки |
Присоеди- |
Климати- |
Комплектация |
Габаритно-строительные размеры, мм |
Масса, кг |
||||
L |
В |
D |
H |
d |
|||||||||||
Кран шаровой |
ВКМ.Д |
150 |
6,3 (63)
8,0 (80)
10,0 (100)
16,0 (160) |
С
Н
М |
Р |
НУ |
под приварку (по требованию |
У1
ХЛ1 |
пневматический привод с БУК, |
430 |
300 |
300 |
420 |
145 |
90 |
150 |
Р |
ПУ |
430 |
390 |
300 |
1950 |
145 |
130 |
|||||||
150 |
ПГП |
НУ |
430 |
530 |
300 |
780 |
145 |
160 |
|||||||
150 |
ПГП |
ПУ |
430 |
530 |
300 |
2250 |
145 |
210 |
|||||||
200 |
Р |
НУ |
520 |
440 |
400 |
755 |
190 |
190 |
|||||||
200 |
Р |
ПУ |
520 |
440 |
400 |
2530 |
190 |
245 |
|||||||
200 |
ПГП |
НУ |
520 |
530 |
400 |
920 |
190 |
260 |
|||||||
200 |
ПГП |
ПУ |
520 |
530 |
400 |
2450 |
190 |
295 |
|||||||
250 |
Р |
НУ |
620 |
590 |
460 |
1000 |
245 |
390 |
|||||||
250 |
Р |
ПУ |
620 |
590 |
460 |
2700 |
245 |
450 |
|||||||
250 |
ПГП |
НУ |
620 |
600 |
460 |
1050 |
245 |
520 |
|||||||
250 |
ПГП |
ПУ |
620 |
600 |
460 |
2650 |
245 |
620 |
|||||||
300 |
Р |
НУ |
740 |
900 |
550 |
1100 |
290 |
750 |
|||||||
300 |
Р |
ПУ |
740 |
900 |
550 |
2850 |
290 |
950 |
|||||||
300 |
ПГП |
НУ |
740 |
740 |
550 |
1250 |
290 |
1000 |
|||||||
300 |
ПГП |
ПУ |
740 |
740 |
550 |
2750 |
290 |
1100 |
|||||||
400 |
Р |
НУ |
900 |
900 |
670 |
1125 |
376 |
1146 |
|||||||
400 |
Р |
ПУ |
900 |
900 |
670 |
2580 |
376 |
1500 |
|||||||
400 |
ПГП |
НУ |
900 |
780 |
670 |
1450 |
376 |
1680 |
|||||||
400 |
ПГП |
ПУ |
900 |
780 |
670 |
2910 |
376 |
2035 |
|||||||
500 |
Р |
НУ |
1130 |
900 |
900 |
1400 |
500 |
2650 |
|||||||
500 |
Р |
ПУ |
1130 |
900 |
900 |
3200 |
500 |
3000 |
|||||||
500 |
ПГП |
НУ |
1130 |
900 |
900 |
1600 |
500 |
1680 |
|||||||
500 |
ПГП |
ПУ |
1130 |
900 |
900 |
3700 |
500 |
3350 |
Обозначения:
- Р - ручной механический привод
- ПГП - пневмогидравлический привод
- НУ - надземная установка
- ПУ - подземная установка
Ранее используемые обозначения
При выборе шаровых кранов ВКМ.Т следует учитывать что они удовлетворяют требованиям ранее ислользуемых стандартов.
Обозначение продукции |
Ранее используемое обозначение |
ВКМ.Д-050-080-С-Р |
АИ.3.80.031-050 |
ВКМ.Д-065-080-С-Р |
АИ.3.80.031-065 |
ВКМ.Д-080-080-С-Р |
АИ.3.80.031-080 |
ВКМ.Д-100-080-С-Р |
АИ.3.80.031-100 |
ВКМ.Д-125-080-С-Р |
АИ.3.80.031-125 |
ВКМ.Д-150-080-С-Р |
АИ.3.80.031-150 |
ВКМ.Д-200-080-С-Р |
АИ.3.80.031-200 |
ВКМ.Д-250-080-С-Р |
— |
ВКМ.Д-300-080-С-Р |
— |
ВКМ.Д-010-100-С-Р |
АИ.3.100.042-010 |
ВКМ.Д-015-100-С-Р |
АИ.3.100.042-015 |
ВКМ.Д-020-100-С-Р |
АИ.3.100.042-020 |
ВКМ.Д-025-100-С-Р |
АИ.3.100.042-025 |
ВКМ.Д-032-100-С-Р |
АИ.3.100.042-032 |
ВКМ.Д-040-100-С-Р |
АИ.3.100.042-040 |
ВКМ.Д-050-100-С-Р |
АИ.3.100.042-050 |
ВКМ.Д-065-063-С-Р |
АИ.3.63.045-065 |
ВКМ.Д-080-063-С-Р |
АИ.3.63.045-080 |
ВКМ.Д-100-063-С-Р |
АИ.3.63.045-100 |
ВКМ.Д-125-063-С-Р |
АИ.3.63.045-125 |
ВКМ.Д-150-063-С-Р |
АИ.3.63.045-150 |
ВКМ.Д-200-063-С-Р |
АИ.3.63.045-200 |
ВКМ.Д-250-063-С-Р |
— |
ВКМ.Д-300-063-С-Р |
— |
ВКМ.Д-065-100-С-Р |
АИ.3.100.047-065 |
ВКМ.Д-080-100-С-Р |
АИ.3.100.047-080 |
ВКМ.Д-100-100-С-Р |
АИ.3.100.047-100 |
ВКМ.Д-125-100-С-Р |
АИ.3.100.047-125 |
ВКМ.Д-150-100-С-Р |
АИ.3.100.047-150 |
ВКМ.Д-200-100-С-Р |
АИ.3.100.047-200 |
ВКМ.Д-250-100-С-Р |
— |
ВКМ.Д-300-100-С-Р |
|
ВКМ.Д-050-160-С-Р |
АИ.3.60.160-050 |
ВКМ.Д-065-160-С-Р |
АИ.3.60.160-065 |
ВКМ.Д-080-160-С-Р |
АИ.3.60.160-080 |
ВКМ.Д-100-160-С-Р |
АИ.3.60.160-100 |
ВКМ.Д-125-160-С-Р |
АИ.3.60.160-125 |
ВКМ.Д-150-160-С-Р |
АИ.3.60.160-150 |
ВКМ.Д-200-160-С-Р |
АИ.3.60.160-200 |
ВКМ.Д-250-160-С-Р |
— |
ВКМ.Д-300-160-С-Р |
— |
ВКМ.Д-010-320-С-Р |
АИ.3.320.037-010 |
ВКМ.Д-015-320-С-Р |
АИ.3.320.037-015 |
ВКМ.Д-020-320-С-Р |
АИ.3.320.037-020 |
ВКМ.Д-025-320-С-Р |
АИ.3.320.037-025 |
ВКМ.Д-032-320-С-Р |
— |
ВКМ.Д-040-320-С-Р |
— |
ВКМ.Д-050-320-С-Р |
— |
ВКМ.Д-065-320-С-Р |
— |
Пример условного обозначения при заказе
Крана шаровой марки ВКМ.Д с условным диаметром DN300мм и номинальным давлением PN10МПа, материал крана - углеродистая сталь 09Г2С, климатического исполнения ХЛ1, надзем-ной установки, с ручным механическим приводом, присоединение фланцевое исп.3 (впадина), на рабочую среду природный газ до +80ºС.
Кран шаровой ВКМ.Д-300-100-С-Р (фланцевый исп.3, НУ,ХЛ1, природный газ до+80ºС ) ТУ У 29.1-35907383-001:2008
Примечание:
- Тип присоединения, климатическое исполнение, требования по комплектации пневмо- и электроприводов, особенности рабочей среды, указываются в скобках после основного обозначения крана шарового.
- Для заказа кранов с параметрами отличными от табличных, комплектации пневматических, пневмогидравлических и электроприводов, необходимо заполнить и отправить форму заказа, указав обратный контакт для связи, с целью согласования возможности изготовления и поставки.
-
