ВКМ.ТР
Краны шаровые трехходовые ВКМ.ТР
DN = 25 ▪ 32 ▪ 40 ▪ 50 ▪ 80 ▪ 100 ▪ 150 ▪ 200 мм
PN = 0,6 ▪ 1,0 ▪ 1,6 ▪ 2,5 ▪ 4,0 МПа
Назначение и область применения
Краны шаровые трехходовые применяются в качестве переключающих устройств технологических трубопроводов различных отраслей. Рабочими средами кранов являются природный и сжиженный газ, нефтепродукты, вода, углекислота и другие среды, нейтральные к материалам крана.
Преимущества и особенности конструкции
- Конструкция крана разборная, состоит из цельного корпуса и трех или более патрубков, соединенных посредством резьбовых шпилек с корпусом, что обеспечивает его ремонтопригодность;
- В зависимости от условий эксплуатации, трехходовые краны шаровых изготавливаются из L-образным и Т-образным проходом по пробке (шару);
- Схема работы крана (подачи и перекрытия рабочей среды) во всех положениях запорного органа, согласовываются при заказе;
- Краны шаровые изготавливаются с ручным (механическим) приводом, пневмо- и электроприводом.
Технические характеристики
Класс герметичности по ГОСТ9544 |
Класс А |
|
Климатическое исполнения по ГОСТ15150-69 |
У1 - умеренное (температура окружающей среды от -45°С до +50°С) |
|
Тип управления |
Р - ручной (механический) привод; П –пневмопривод; |
|
Присоединения к трубопроводу |
фланцевое по ГОСТ 12815-80 |
|
Полный средний срок службы |
20 лет |
|
Полный средний ресурс |
не менее 8000 циклов |
|
Наработка на отказ |
не менее 1500 циклов |
|
Схема работы крана |
L-образная, T-образная; |
|
Рабочая среда
|
для исполнения по материалам - С |
вода, воздух, мазут, растительные и технические масла, нефтепродукты, дизельное топливо, керосин, бензин, природный и сжиженный газ, нефтепродукты, вода, углекислота |
для исполнения по материалам - Н либо М |
агрессивные жидкие среды (растворы кислот и щелочей), газы с содержанием агрессивных примесей (водород, |
|
Изготовление |
серийно по ТУ У 29.1-35907383-001:2008 |
Исполнение по материалам
Основные детали |
Тип исполнения* |
||
С |
Н |
М |
|
1. Корпус |
Сталь 20 |
Сталь 12Х18Н10Т |
Сталь 10Х17Н13М2Т |
2. Пробка |
Сталь 30Х13 |
Сталь 12Х18Н10Т |
Сталь 10Х17Н13М2Т |
3. Шпиндель |
Сталь 30Х13 |
Сталь 12Х18Н10Т |
Сталь 10Х17Н13М2Т |
4. Седло |
фторопласт, флубон20 |
||
5. Прокладки |
фторопласт, флубон20 |
* По индивидуальному заказу возможно изготовление кранов шаровых из других коррозионно-стойких сталей, а также с уплотнением в затворе “металл-по-металлу”.
Основные размеры и чертеж

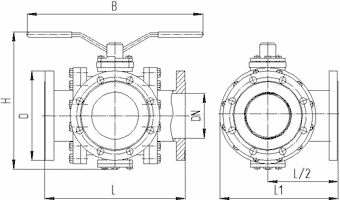

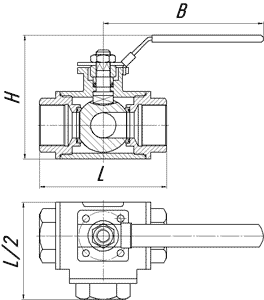

Кран шаровой трехходовой фланцевый | Кран шаровой трехходовой муфтовый |
Исполнения и условные обозначения
Основные исполнения кранов шаровых. Схема условного обозначения.
Тип арматуры |
Марка крана |
Условный |
Номинальное |
Исполнение по |
Тип привода |
Присоеди- |
Климатическое исполнение |
Габаритно-строительные размеры, мм |
Масса, |
||||
L |
L1 |
B |
Н |
D |
|||||||||
Кран шаровой |
ВКМ.ТР |
25 |
0,6 (6)
1,0 (10)
1,6 (16)
2,5 (25)
4,0 (40) |
С
Н
М |
Р |
Фланцевое |
ХЛ1
У1 |
180 |
150 |
310 |
190 |
115 |
8 |
32 |
Р |
200 |
170 |
320 |
200 |
135 |
12 |
||||||
40 |
Р |
200 |
175 |
380 |
210 |
145 |
16 |
||||||
50 |
Р |
230 |
195 |
385 |
220 |
160 |
18 |
||||||
80 |
Р |
300 |
240 |
480 |
250 |
195 |
28 |
||||||
100 |
Р |
350 |
280 |
500 |
290 |
215 |
42 |
||||||
150 |
Р |
400 |
350 |
620 |
390 |
280 |
78 |
||||||
200 |
Р |
400 |
350 |
620 |
390 |
280 |
78 |
||||||
10 |
Р |
Муфтовое |
68 |
51 |
106 |
58 |
— |
0,4 |
|||||
15 |
Р |
75 |
57 |
138 |
61 |
— |
0,55 |
||||||
20 |
Р |
86 |
65 |
138 |
74 |
— |
0,8 |
||||||
25 |
Р |
103 |
78 |
162 |
81 |
— |
1,5 |
||||||
32 |
Р |
115 |
86 |
162 |
88 |
— |
2,2 |
||||||
40 |
Р |
125 |
94 |
220 |
104 |
— |
3,3 |
||||||
50 |
Р |
146 |
110 |
220 |
110 |
— |
4,3 |
Примечание
Возможна комплектация кранов шаровых с пневмоприводом дополнительными блоками:
ПР — пневмораспределитель (24;110;220 В); ФР — фильтр-регулятор;
РД — ручной дублер,
КБС — клапан быстрого сброса; СКП — сигнализатор концевых положений;
КМЧ (комплект монтажных частей): ответные фланцы, крепеж, прокладки.
Пример условного обозначения при заказе
Кран шаровой трехходовой фланцевый марки ВКМ.ТР с условным диаметром DN50 мм и номинальным давлением PN2,5 МПа, материал крана – углеродистая сталь 09Г2С, с ручным приводом, климатического исполнения ХЛ1, с Т-образной схемой работы , на рабочую среду – азот до 180°С.
Кран шаровой ВКМ.ТР-50-25-С-Р (фланцевый, ХЛ1, Т-образная, азот до 180°С)
ТУ У 29.1-35907383-001:2008
Примечание
- Тип присоединения, климатическое исполнение, схема работы, особенности рабочей среды, а так же требования по комплектации пневмо- и электроприводов указываются в скобках после основного обозначения крана шарового.
- Для заказа кранов с параметрами отличными от табличных необходимо заполнить и отправить форму заказа, указав обратный контакт для связи, с целью согласования возможности изготовления и поставки.
-
