ВКМ.М
Краны шаровые для агрессивных и абразивных сред ВКМ.М
DN = 15 ▪ 20 ▪ 25 ▪ 32 ▪ 40 ▪ 50 ▪ 65 ▪ 80 ▪ 100 ▪ 125 ▪ 150 ▪ 200 ▪ 250 мм
PN = 0,6 ▪ 1,0 ▪ 1,6 ▪ 2,5 ▪ 4,0 МПа
Назначение и область применения
Краны применяются в качестве запорных и запорно-регулирующих устройств в технологических линиях предприятий целлюлозно-бумажной, химической, коксохимической, нефтеперерабатывающей, металлурги-ческой и др. отраслях промышленности. На агрессивные рабочие среды, среды с содержанием абразива: растворы солей, щелочи, кислоты, суспензии, шламы и т.п. на температуру до 260°С.
Преимущества и особенности конструкции
- Пробка (шар) изготавливается из нержавеющих сталей с нанесением твердохромного покрытия толщиной не менее 30 мкм и твердостью по HRC 59...62, либо с использованием уникального карбонитридного покрытия. Седла изготавливаются из специального коррозионностойкого и износостойкого чугуна, что обеспечивает надежную и долговечную работу данной конструкции в высокоабразивных и агрессивных средах;
- Уникальные технологии шлифовки и притирки сферических поверхностей пробки и седла позволяют получить герметичность класса от В до А по ГОСТ9544 для уплотнения «металл-по-металлу»;
- Исполнение седла «металл-по-металлу» позволяет использовать краны шаровые как в запорном, так и в регулирующем режиме;
- Краны шаровые имеют полнопроходную конструкцию, что минимизирует гидравлические потери в трубопроводе и предотвращает износ рабочих поверхностей крана;
- Краны изготавливаются в исполнении с ручным (механическим) приводом, с пневмо- и электроприводом;
Технические характеристики
Класс герметичности по ГОСТ9544 |
Класс В (по требованию заказчика — А) |
|
Климатическое исполнения по ГОСТ15150-69 |
У1 - умеренное (температура окружающей среды от -45ºС до +50ºС) |
|
Тип управления |
Р - ручной (механический) привод; |
|
Присоединения к трубопроводу |
фланцевое по ГОСТ 12815-80 |
|
Полный средний срок службы |
10 лет |
|
Полный средний ресурс |
не менее 4 000 циклов |
|
Наработка на отказ |
не менее 500 циклов |
|
Рабочая среда |
для исполнения по материалам - С |
слабоагрессивные жидкости с содержанием абразива |
для исполнения по материалам - Н либо М |
высоко агрессивные среды с содержанием абразива (суспензии, шламы, варочный раствор целлюлозы, серная, соляная кислоты, щелочи) и другие агрессивные и абразивные среды |
|
Изготовление |
серийно по ТУ У 29.1-35907383-001:2008 |
Исполнение по материалам
Основные детали |
Тип исполнения* |
||
С (углерод. сталь) |
Н (нержавеющ. сталь) |
М (кислотостойкая сталь) |
|
1. Корпус |
Сталь 20 |
Сталь 12Х18Н10Т |
Сталь 10Х17Н13М2Т |
2. Пробка |
Сталь 30Х13 +Хтв30 или СN |
Сталь 12Х18Н10Т+Хтв30 или СN |
Сталь10Х17Н13М2Т+Хтв30 или СN |
3. Шпиндель |
Сталь 30Х13 |
Сталь 12Х18Н10Т |
Сталь 10Х17Н13М2Т |
4. Седло |
Чугун АСЧ2 |
Коррозионностойкий чугун ЧХ28 |
Коррозионностойкий чугун ЧХ28 |
Хтв30 - твердохромное покрытие толщиной не менее 30 мкм
* По индивидуальному заказу возможно изготовление кранов из других коррозионно-стойких сталей.

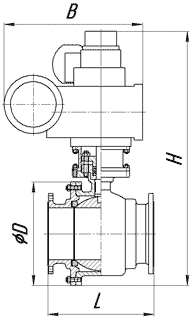

Основные размеры и чертеж
Кран шаровой с ручным приводом (DN ≤150) |

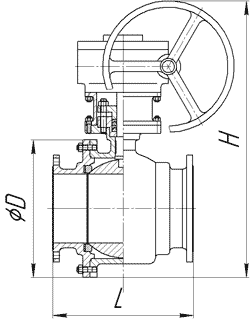

Кран шаровой с ручным механическим приводом (DN ≥200) |

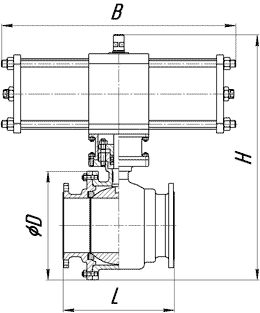

Кран шаровой с пневматическим приводом двойного действия (ПК) |
Кран шаровой с пневматическим приводом с пружиной возврата (ПКП) |
Исполнения и условные обозначения
Основные исполнения кранов шаровых. Схема условного обозначения.
Тип арматуры |
Марка крана |
Условный |
Номи- |
Исполнение по |
Тип привода |
Присоеди- |
Климати- |
Габаритно-строительные размеры, мм |
Масса, |
|||
L |
Н |
D |
В |
|||||||||
Кран шаровой |
ВКМ.М |
15 |
0,6 (6)
1,0 (10)
1,6 (16)
2,5 (25)
4,0 (40) |
С
Н
М |
Р |
Фланцевое |
У1
ХЛ1 |
115 |
125 |
95 |
250 |
2,9 |
15 |
П |
115 |
240 |
95 |
315 |
16,0 |
||||||
15 |
Э |
115 |
470 |
95 |
560 |
18,0 |
||||||
20 |
Р |
120 |
130 |
105 |
250 |
3,5 |
||||||
20 |
П |
120 |
260 |
105 |
315 |
17,5 |
||||||
20 |
Э |
120 |
480 |
105 |
560 |
19,5 |
||||||
25 |
Р |
125 |
142 |
115 |
250 |
4,9 |
||||||
25 |
П |
125 |
270 |
115 |
315 |
18,0 |
||||||
25 |
Э |
125 |
480 |
115 |
605 |
21,5 |
||||||
32 |
Р |
130 |
158 |
135 |
320 |
6,8 |
||||||
32 |
П |
130 |
300 |
135 |
315 |
20,0 |
||||||
32 |
Э |
130 |
545 |
135 |
670 |
23,0 |
||||||
40 |
Р |
140 |
198 |
145 |
320 |
8,8 |
||||||
40 |
П |
140 |
320 |
145 |
315 |
25,0 |
||||||
40 |
Э |
140 |
565 |
145 |
670 |
34,0 |
||||||
50 |
Р |
150 |
215 |
150 |
365 |
11,0 |
||||||
50 |
П |
150 |
380 |
150 |
370 |
32,0 |
||||||
50 |
Э |
150 |
610 |
150 |
1350 |
43,0 |
||||||
80 |
Р |
180 |
265 |
195 |
500 |
20,0 |
||||||
80 |
П |
180 |
415 |
195 |
560 |
57,0 |
||||||
80 |
Э |
180 |
630 |
195 |
1350 |
72,0 |
||||||
100 |
Р |
190 |
300 |
215 |
500 |
28 |
||||||
100 |
П |
190 |
460 |
215 |
560 |
62,0 |
||||||
100 |
Э |
190 |
680 |
215 |
1350 |
80,0 |
||||||
125 |
Р |
325 |
365 |
170 |
500 |
59,0 |
||||||
125 |
П |
325 |
520 |
170 |
670 |
79,0 |
||||||
125 |
Э |
325 |
720 |
170 |
1350 |
95,0 |
||||||
150 |
Р |
350 |
390 |
300 |
700 |
78,0 |
||||||
150 |
П |
350 |
700 |
300 |
690 |
185,0 |
||||||
150 |
Э |
350 |
780 |
300 |
1850 |
240,0 |
||||||
200 |
Р |
400 |
490 |
360 |
600 |
165,0 |
||||||
200 |
П |
400 |
530 |
360 |
690 |
230,0 |
||||||
200 |
Э |
400 |
880 |
360 |
1850 |
295,0 |
||||||
250 |
Р |
450 |
537 |
425 |
600 |
245,0 |
||||||
250 |
П |
450 |
750 |
425 |
690 |
325,0 |
||||||
250 |
Э |
450 |
900 |
425 |
1850 |
385,0 |
Примечание
Возможна комплектация кранов шаровых с пневмоприводом дополнительными блоками:
ПР — пневмораспределитель (24;110;220 В);
ФР — фильтр-регулятор; РД — ручной дублер,
КБС — клапан быстрого сброса;
СКП — сигнализатор концевых положений;
КМЧ (комплект монтажных частей): ответные фланцы, крепеж, прокладки.
Пример условного обозначения при заказе
Кран шаровой фланцевый марки ВКМ.М с условным диаметром DN200 и номинальным давлением PN1,6МПа, мате-риал крана — сталь 12Х18Н10Т, с пневмоприводом, пневмораспределителем 24В и сигнализатором конечных положений, климатического исполнения У1, на рабочую среду варочный раствор целлюлозы до 260ºС.
Кран шаровой ВКМ.М-200-16-Н-П (фланцевый, У1,ПР 24В,СКП, варочный раствор целлюлозы до 260ºС) ТУ У 29.1-35907383-001:2008
Примечание
- Тип присоединения, климатическое исполнение, комплектация ответными деталями, требования по комплектации пневмо- и электроприводов, особенности рабочей среды, указываются в скобках после основного обозначения крана шарового.
- Для заказа кранов с параметрами отличными от табличных необходимо заполнить и отправить форму заказа, указав обратный контакт для связи, с целью согласования возможности изготовления и поставки.
-
