ВКМ.З DN80-250

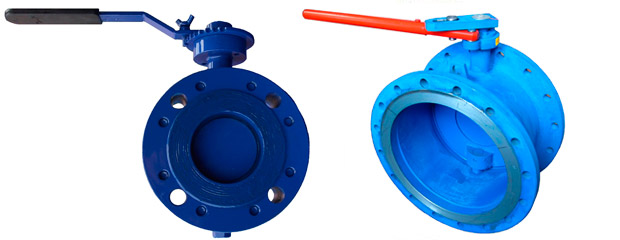

Затвор дисковый поворотный ВКМ.З с ручным приводом

DN = 80 ▪ 100 ▪ 150 ▪ 200 ▪ 250 мм

PN = 0,6 ▪ 1,0 ▪ 1,6 ▪ 2,5 МПа

Назначение и область применения

Затворы дисковые марки ВКМ.З предназначены для работы в теплоэнергетике, металлургической, химической, нефтехимической, нефтегазоперерабатывающей и др. областях промышленности и применяются в качестве запорных устройств в технологических линиях на ра-бочие среды: вода, техническая вода, воздух, пар, природный газ, мазут, растительные и технические масла, нефтепродукты, дизельное топливо, керосин, бензин и другие жидкие и газообразные среды без содержания механических включений и не агрессивные к основным материалам крана.

Преимущества и особенности конструкции

  • Длительный срок безаварийной работы в течение всего срока эксплуатации без особых затрат на техническое обслуживание и ремонт;
  • Возможность быстрого экстренного перекрытия потока;
  • Высокая герметичность затвора относительно внешней среды и герметичность запорного органа при перепаде давления от 0 до 25 кгс кг/см²;
  • Малые габаритно-строительные размеры изделий;
  • Двухэксцентриковая конструкция затворов дисковых ВКМ.З обеспечивает «дозапирание» затвора давлением рабочей среды, что гарантирует герметичность конструкции и снижает усилия привода на закрытие затвора;
  • Разборная конструкция затвора обеспечивает быструю замену эластичных уплотнительных седел во время плановых ремонтов, в случае их повреждения абразивными элементами, попавшими в рабочую среду;
  • Затворы дисковые поворотный ВКМ.З могут комплектоваться любыми типами пневматических и электрических приводов по требованию Заказчика;
  • Широкий выбор резиновых смесей а та же других эластичных материалов седла, позволяет использовать затворы дисковые ВКМ.З в трубопроводах со всевозможными рабочими средами.

Технические характеристики

Температура рабочей среды

исп. 1 – до 100°С
исп. 2 – до 250°С (по спецзаказу — до 450°С)

Уплотнение затвора

Эластичное:
исп. 1 – резина МБС
исп. 2 – резина силиконовая, Фторопласт Ф-4
Металл-по-металлу:
Сталь 12Х18Н10Т+Графлекс

Направление рабочей среды:

Одностороннее, согласно стрелки на корпусе затвора

Класс герметичности по ГОСТ9544

Класс А, Класс D

Климатическое   исполнение по ГОСТ15150-69

У1 - умеренное (температура окружающей среды
от минус 45ºС до +50ºС)
ХЛ1 - холодное (температура окружающей среды
от минус 60ºС до +40ºС)

Тип управления

Р - ручной (механический) привод;
П - пневматический привод; Э - электропривод

Присоединения к  трубопроводу

межфланцевое (под ответные фланцы по ГОСТ12815-80);

под приварку

Полный средний срок службы

10 лет

Полный средний ресурс

не менее 8000 циклов

Наработка на отказ

не менее 1000 циклов

Рабочая среда

вода, воздух, неагрессивный природный газ, пропан бутан, мазут, растительные и технические масла, нефтепродукты, дизельное топливо, керосин, бензин

Исполнение по материалам

Основные детали

Тип исполнения

С

Н

1. Корпус

Сталь 20

Сталь 12Х18Н10Т

2. Диск

Сталь 20+наплавка из 12Х18Н10Т

Сталь 12Х18Н10Т

3. Седло

Резина МБС, резина силиконовая, Фторопласт Ф-4

4. Кольцо (фланец) прижимное

Сталь 20

Сталь 12Х18Н10Т

5. Шпиндель

Сталь 30Х13

Сталь12Х18Н10Т

6. Уплотнение

Резина МБС,  резина силиконовая, фторопласт Ф-4

7. Траверса

Сталь 20

Сталь12Х18Н10Т

8. Подшипник

Фторопласт Ф-4

Основные размеры и чертеж

Затвор дисковый поворотный DN80-250 с ручным приводом

Габаритные размеры

Обозначение

Условный проход, DN

d, мм

D, мм

L, мм

H, мм

Масса, кг

ВКМ.З-080-016

80

82

195

52

285

12

ВКМ.З-100-016

100

102

215

55

310

16

ВКМ.З-125-016

125

125

245

60

350

20

ВКМ.З-150-016

150

152

280

65

385

26

ВКМ.З-200-016

200

202

335

70

445

32

ВКМ.З-250-016

250

252

400

75

540

45

Пример условного обозначения при заказе

Затвор дисковый марки ВКМ.З с условным диаметром DN200 и номинальным давлением PN 1,6 МПа, материал затвора углеродистая сталь, климатического исполнения У1, с ручным приводом, рабочая среда — газ.

Затвор дисковый ВКМ.З-200-016-С-Р (межфланцевый , У1, газ )
ГОСТ 13547-79 Затворы поворотные дисковые на Ру до 2,5 МПа
