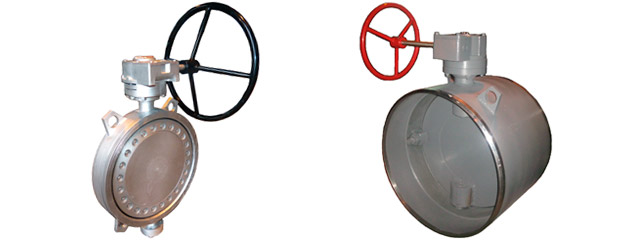

Затворы дисковые марки ВКМ.З предназначены для работы в теплоэнергетике, металлургической, химической, нефтехимической, нефтегазоперерабатывающей и др. областях промышленности и применяются в качестве запорных устройств в технологических линиях на ра-бочие среды: вода, техническая вода, воздух, пар, природный газ, мазут, растительные и технические масла, нефтепродукты, дизельное топливо, керосин, бензин и другие жидкие и газообразные среды без содержания механических включений и не агрессивные к основным материалам крана.

• Длительный срок безаварийной работы в течение всего срока эксплуатации без особых затрат на техническое обслуживание и ремонт;
• Возможность быстрого экстренного перекрытия потока;
• Высокая герметичность затвора относительно внешней среды и герметичность запорного органа при перепаде давления от 0 до 25 кгс кг/см²;
• Малые габаритно-строительные размеры изделий;
• Двухэксцентриковая конструкция затворов дисковых ВКМ.З обеспечивает «дозапирание» затвора давлением рабочей среды, что гарантирует герметичность конструкции и снижает усилия привода на закрытие затвора;
• Разборная конструкция затвора обеспечивает быструю замену эластичных уплотнительных седел во время плановых ремонтов, в случае их повреждения абразивными элементами, попавшими в рабочую среду;
• Затворы дисковые поворотный ВКМ.З могут комплектоваться любыми типами пневматических и электрических приводов по требованию Заказчика;
• Широкий выбор резиновых смесей а та же других эластичных материалов седла, позволяет использовать затворы дисковые ВКМ.З в трубопроводах со всевозможными рабочими средами.

Температура рабочей среды	исп. 1 – до 100°С исп. 2 – до 250°С (по спецзаказу — до 450°С)
Уплотнение затвора	Эластичное: исп. 1 – резина МБС исп. 2 – резина силиконовая, Фторопласт Ф-4 Металл-по-металлу: Сталь 12Х18Н10Т+Графлекс
Направление рабочей среды:	Одностороннее, согласно стрелки на корпусе затвора
Класс герметичности по ГОСТ9544	Класс А, Класс D
Климатическое   исполнение по ГОСТ15150-69	У1 - умеренное (температура окружающей среды от минус 45ºС до +50ºС) ХЛ1 - холодное (температура окружающей среды от минус 60ºС до +40ºС)
Тип управления	Р - ручной (механический) привод; П - пневматический привод; Э - электропривод
Присоединения к  трубопроводу	межфланцевое (под ответные фланцы по ГОСТ12815-80) под приварку
Полный средний срок службы	10 лет
Полный средний ресурс	не менее 8000 циклов
Наработка на отказ	не менее 1000 циклов
Рабочая среда	вода, воздух, неагрессивный природный газ, пропан бутан, мазут, растительные и технические масла, нефтепродукты, дизельное топливо, керосин, бензин

Основные детали	Тип исполнения
	С	Н
1. Корпус	Сталь 20	Сталь 12Х18Н10Т
2. Диск	Сталь 20+наплавка из 12Х18Н10Т	Сталь 12Х18Н10Т
3. Седло	Резина МБС, резина силиконовая, Фторопласт Ф-4
4. Кольцо (фланец) прижимное	Сталь 20	Сталь 12Х18Н10Т
5. Шпиндель	Сталь 30Х13	Сталь12Х18Н10Т
6. Уплотнение	Резина МБС,  резина силиконовая, фторопласт Ф-4
7. Траверса	Сталь 20	Сталь12Х18Н10Т
8. Подшипник	Фторопласт Ф-4

Габаритные размеры затворов дисковых DN300-1200 с ручным механическим приводом

Обозначение	Условный проход, DN	d, мм	D1, мм	L, мм	H, мм	Масса, кг
ВКМ.З-300-016	300	298	370	95	630	70,00
ВКМ.З-350-016	350	350	430	105	680	82,00
ВКМ.З-400-016	400	398	480	115	730	96,00
ВКМ.З-500-016	500	495	580	125	860	140,00
ВКМ.З-600-016	600	595	685	140	1100	250,00
ВКМ.З-800-016	800	790	900	180	1330	880,00
ВКМ.З-900-016	900	900	985	200	1580	1055,00
ВКМ.З-1000-016	1000*	980	1110	225	1620	1120,00
ВКМ.З-1200-016	1200*	1180	1330	275	1830	1300,00

* Изготавливается по спецзаказу.

Затвор дисковый марки ВКМ.З с условным диаметром DN500 и номинальным давлением PN1,6 МПа, материал затвора углеродистая сталь, климатического исполнения У1, с ручным механическим приводом, рабочая среда — нефтепродукты.

Затвор дисковый ВКМ.З-500-016-С-Р (межфланцевый , У1, нефтепродукты)
ГОСТ 13547-79 Затворы поворотные дисковые на Ру до 2,5 МПа
