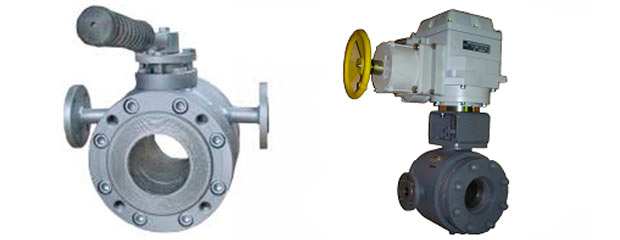

Крани застосовуються як запірні і запірно-регулюючі пристрої в технологічних лініях на робочі середовища: кам'яновугільна смола, пек, гудрон, бітум, рідка сірка та інші застигаючі речовини, що вимагають додаткового обігріву паровою сорочкою, для запобігання їх застигання за температури до 450°С.

• Конструкція крана оснащена сорочкою обігріву, яка призначена для обігріву внутрішньої порожнини крана і запобігання застигання робочого середовища;
• Теплоносієм є водяна пара з температурою від 120°С до 400°С і максимальним робочим тиском до 10кг/см²;
• Конструкція крана розбірна, складається з цільного корпусу і двох фланців, з'єднаних за допомогою гвинтів з корпусом, що забезпечує його ремонтопридатність;
• Крани кульові мають повнопрохідну конструкцію і можуть виготовлятися як з еластичним ущільненням сідла, так і з ущільненням «метал-по-металу»;
• Пробка (куля) виготовляється з нержавіючих сталей (30Х13, 12Х18Н10Т, 10Х17Н13М2Т);
• Кільця (сідла) з ущільненням «метал-по-металу» виготовляються з спецчавунів або спец-бронзи, що забезпечує надійну і довговічну роботу даної конструкції у високотемпературних і загусающіх середовищах;
• Крани кульові виготовляються з ручним (механічним) приводом, пневмо- і електроприводом.

Клас герметичності по ГОСТ9544		Клас А
Кліматичне виконання по ГОСТ15150-69		У1 - помірне (температура навколишнього середовища від -45°С до +50°С) ХЛ1 - холодне (температура навколишнього середовища від -60°С до +40°С)
Тип управління		Р - ручний (механічний) привід; П - пневматичний привід; Э - електропривід
Приєднання до трубопроводу		фланцеве по ГОСТ 12815-80
Повний середній строк служби		10 років
Повний середній ресурс		не менше 8 000 циклів
Напрацювання на відмову		не менше 1500 циклів
Робоче середовище	для виконання за матеріалами - С	кам'яновугільна смола, пек, гудрон, бітум та ін. застигаючі речовини
	для виконання за матеріалами - Н або М	рідка сірка, лакофарбові речовини, та ін. агресивні застигаючі речовини
Виготовлення		серійно по ТУ У 29.1-35907383-001:2008

Основні деталі	Тип виконання*
	С (вуглецева сталь)	Н (нержавіюча сталь)	М (кислотостійка сталь)
1. Корпус	Сталь 20	Сталь 12Х18Н10Т	Сталь 10Х17Н13М2Т
2. Пробка	Сталь 30Х13+Хтв30 або СN	Сталь 12Х18Н10Т+Хтв30 або СN	Сталь 10Х17Н13М2Т+Хтв30 або СN
3. Шпіндель	Сталь 30Х13	Сталь 12Х18Н10Т	Сталь 10Х17Н13М2Т
4. Сідло	фторопласт, флубон20, спецчавунів, спецбронза

Хтв30 — твердохромне покриття товщиною не менше 30 мкм

СN — карбонітридне покриття

* За індивідуальним замовленням можливе виготовлення кранів кульових з інших корозійностійких сталей.

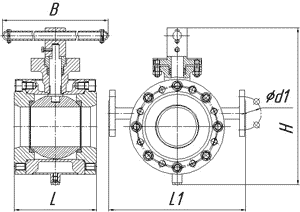

Кран кульовий з ручним приводом (DN < 150мм)	Кран кульовий з ручним приводом (DN ≥ 150мм)

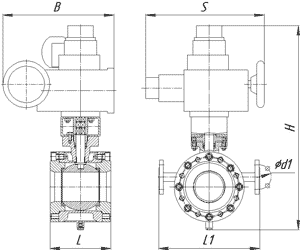

Кран кульовий з електроприводом	Кран кульовий з пневмоприводом

Основні виконання кранів кульових. Схема умовного позначення.

Тип арматури	Марка крану	Умовний прохід, DN, мм	Номінальний тиск, PN, МПа (кгс/см2)	Виконання за матеріалами	Тип приводу	Приєд- нання до трубо- проводу	Кліматичне виконання	Габаритно-будівельні розміри, мм						Вага, кг
								L	L1	Н	В	S	d1
Кран кульовий	ВКМ.О	50	0,6 (6)   1,0 (10)   1,6 (16)   2,5 (25)   4,0 (40)	С     Н     М	Р	Фланцеве	У1     ХЛ1	120	240	258	300	—	75	20
		50			П			120	240	258	315	—	75	32
		50			Э			120	240	258	1350	245	75	55
		80			Р			160	300	302	350	—	75	26
		80			П			160	300	302	560	—	75	48
		80			Э			160	300	302	1350	450	75	60
		100			Р			186	310	350	500	—	75	47
		100			П			186	310	350	560	—	75	89
		100			Э			186	310	350	1350	450	75	70
		150			Р			255	410	395	600	—	75	105
		150			П			255	410	395	670	—	75	215
		150			Э			255	410	395	1850	472	75	210
		200			Р			300	420	420	600	—	75	165
		200			П			300	420	420	690	—	75	273
		200			Э			300	420	420	1850	472	75	281

Примітка

Можлива комплектація кранів кульових з пневмоприводом додатковими блоками:
ПР — пневморозподільник (24;110;220 В); ФР — фильтр-регулятор; РД — ручний дублер,
КБС — клапан швидкого скидання; СКП — сигналізатор кінцевих положень;
КМЧ (Комплект монтажних частин): відповідні фланці, кріплення, прокладки.

При виборі кульових кранів ВКМ.Т слід враховувати що вони задовольняють вимогам раніше іслользуемих стандартів.

Позначення продукції ВКМ	Раніше використовуване позначення
ВКМ.О-015-040-С-Р	АИ.3.40.070-015
ВКМ.О-010-040-С-Р	АИ.3.40.070-020
ВКМ.О-025-040-С-Р	АИ.3.40.070-025
ВКМ.О-032-040-С-Р	АИ.3.40.070-032
ВКМ.О-040-040-С-Р	АИ.3.40.070-040
ВКМ.О-050-040-С-Р	АИ.3.40.072-050
ВКМ.О-065-016-С-Р	АИ.3.40.072-065
ВКМ.О-080-016-С-Р	АИ.3.40.072-080
ВКМ.О-100-016-С-Р	АИ.3.40.072-100
ВКМ.О-125-016-С-Р	АИ.3.40.072-125
ВКМ.О-150-016-С-Р	АИ.3.40.072-150
ВКМ.О-200-016-С-Р	АИ.3.40.072-200
ВКМ.О-250-016-С-Р	—
ВКМ.О-300-016-С-Р	—

Кран кульовий марки ВКМ.О з діаметром умовного проходу DN150 мм і номінальним тиском PN1,6МПа, матеріал крана - нержавіюча сталь 12Х18Н10Т, під фланцеве приєднанням, кліматичне виконання УХЛ1, з ручним приводом, на робоче середовище рідка сірка до +150°С.

Кран кульовий ВКМ.О-150-16-Н-Р (фланцевий, У1, рідка сірка до +150°С) ТУ У 29.1-35907383-001:2008

Примітки

• Тип приєднання, кліматичне виконання, особливості робочого середовища, а також вимоги щодо комплектації пневмо- і електроприводом вказуються в дужках після основного позначення крана кульового;
• Базова комплектація крана кульового з електроприводом включає в себе електропривод МЕОФ загальнопромислового виконання (виробництва «АБС Автоматизація», м. Чебоксари);
• Базова комплектація крана кульового з пневмоприводом включає в себе пневмопривід кулісний подвійної дії марки ПК, власного виробництва.
• Для замовлення кранів з параметрами відмінними від табличних необхідно заповнити та надіслати форму замовлення, вказавши зворотний контакт для зв'язку, з метою узгодження можливості виготовлення і постачання.
