ВКМ.КО DN10-40

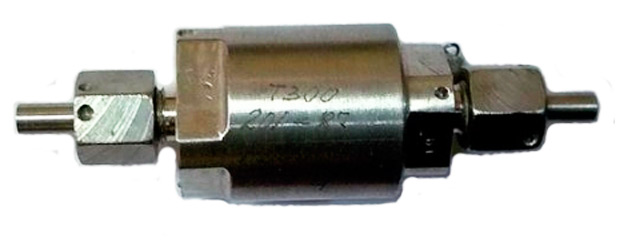

Клапани зворотні ВКМ.КО

DN = 10 ▪ 15 ▪ 20 ▪ 25 ▪ 32 ▪ 40 мм

Призначення і галузь застосування

Клапани зворотні марки ВКМ.КО призначені для встановлення в якості пристроїв для автоматичного запобігання зворотного потоку робочого середовища в трубопроводах в технологічних процесах на об'єктах металургійної, хімічної, нафтохімічної, газової, гірничодобувної, харчової, целюлозно-паперової та інших галузях промисловості, підприємствах теплоенергетики і водопостачання. Робочі середовища: пар, природний газ, пропан, бутан, нафтопродукти, бітум, гас, повітря, вода, технічна вода, аміак, технологічні гази (водень, кисень) та інші рідкі та газоподібні середовища не агресивні до основних матеріалів крана.

Переваги та особливості конструкціі

  • Підвищена пропускна здатність за рахунок спеціальної форми корпусу;
  • Невелика вага;
  • Простота обслуговування і заміни елементів ущільнення;
  • Тривалий термін безаварійної роботи протягом всього терміну експлуатації без особливих витрат на технічне обслуговування і ремонт;
  • Висока герметичність клапана щодо зовнішнього середовища і герметичність запірного органу при перепаді тиску від 0 до PN;
  • Малі габаритно-будівельні розміри виробів;
  • Широкий вибір гумових сумішей, еластичних матеріалів, а також виконання ущільнення затвора «метал-по-металу», дозволяє використовувати клапани зворотні ВКМ.КО в трубопроводах з температурами робочого середовища від -196°С до + 450°С.

Технічні характеристики

Умовний тиск PN, кг/см²

6, 10, 16, 25, 40, 63, 80, 100, 160, 200, 320

Температура робочого середовища

від -196°С до +450°С

Ущільнення затвора

Еластичне: гума МБС, гума силіконова, фторопласт Ф-4, Ф4К20;
«метал-по-металу»: бронза БрАж9, сталь 12Х18Н10Т

Напрямок робочого середовища:

Одностороннє, згідно стрілки на корпусі клапана

Кліматичне виконання по ГОСТ15150-69

У1 - помірне (температура навколишнього середовища
від -45°С до +50°С)
ХЛ1 - холодне (температура навколишнього середовища
від -60°С до +40°С)

Приєднання до трубопроводу

- під приварювання
- міжфланцеве (під відповідні фланці по ГОСТ12815-80)
- штуцерно-ніпельні

Повний середній термін служби

10 років

Повний середній ресурс

не менше 5 000 циклів

Напрацювання на відмову

не менше 1 000 циклів

Робоче середовище

пар, природний газ, пропан, бутан, нафтопродукти, бітум, гас, повітря, вода, технічна вода, аміак, технологічні гази (водень, кисень) та інші рідкі та газоподібні середовища

Виконання за матеріалами

Основні деталі

Тип виконання

С

Н

1. Корпус

Сталь 20 (Сталь 09Г2С)

Сталь 12Х18Н10Т

2. Затріска

Сталь 20 (Сталь 09Г2С)

Сталь 12Х18Н10Т

3. Ущільнювач

Гума МБС, Гума силіконова, фторопласт Ф-4, Ф4К20

4. Вісь

Сталь 20Х13 (30Х13)

Сталь 12Х18Н10Т

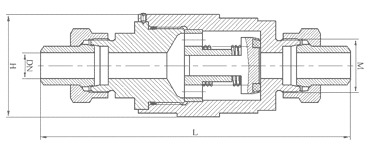

Основні розміри і креслення

Клапан зворотний DN10-40 на тиск до 320 кг/см²

Габаритні розміри

Позначення

DN

L, мм

H, мм

M, мм

Вага, кг

ВКМ.КО-010-080-С

10

110

36

М20х1,5

2,0

ВКМ.КО-015-080-С

15

125

48

М24х1,5

2,5

ВКМ.КО-020-080-С

20

180

60

М33х1,5

3,5

ВКМ.КО-025-080-С

25

265

80

М60х2

4,0

ВКМ.КО-032-080-С

32

320

90

М76х2

6,0

ВКМ.КО-040-080-С

40

395

110

М90х3

7,0

Приклад умовного позначення при замовленні

Клапан зворотний марки ВКМ.КО з умовним діаметром DN25 і номінальним тиском PN250кг/см2, матеріал клапана вуглецева сталь, кліматичного виконання У1, робоче середовище - природний газ, приєднання штуцерно-ніпельне з відповідними деталями (з КМЧ).

Клапан зворотний ВКМ.КО-025-250-С (природний газ, У1, штуц.-ніп., з КМЧ)
ГОСТ 27477-87
