Призначення і сфера застосування
Приводи електричні застосовуються для автоматичного або ручного відкриття і закриття арматури, а також для регулювання витрати середовища в трубопроводі.

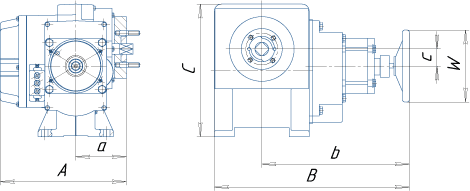

Основні розміри та креслення
 |
Технічні характеристики
№ п/п |
Найменування |
Час спрацьовування, с |
Споживана потужність, Вт |
Напруга живлення, В |
A, мм |
В, мм |
С, мм |
а, мм |
b, мм |
c, мм |
W, мм |
M, кг |
1 |
МЭОФ-32/15 |
15 |
110 |
380 |
190 |
245 |
185 |
70 |
85 |
55 |
110 |
11 |
2 |
МЭОФ40/25 |
25 |
110 |
220 |
||||||||
3 |
МЭОФ-32/15-IIВт4 |
15 |
100 |
380 |
255 |
375 |
305 |
50 |
65 |
60 |
110 |
13 |
4 |
МЭОФ-40/10-IIВт4 |
25 |
160 |
380 |
||||||||
5 |
МЭОФ-100/25 |
25 |
170 |
380 |
285 |
450 |
300 |
115 |
340 |
50 |
170 |
28 |
6 |
МЭОФ-250/25 |
25 |
250 |
380 |
||||||||
7 |
МЭОФ-100/25-IIВт4 |
25 |
170 |
380 |
350 |
575 |
300 |
130 |
162 |
100 |
170 |
35 |
8 |
МЭОФ-250/25-IIВт4 |
25 |
250 |
380 |
||||||||
9 |
МЭОФ-630/15 |
15 |
200 |
380 |
375 |
472 |
402 |
115 |
350 |
150 |
170 |
67 |
10 |
МЭОФ-1000/25 |
25 |
225 |
380 |
||||||||
11 |
МЭОФ-630 /63-IIВт4 |
63 |
250 |
380 |
360 |
544 |
426 |
130 |
215 |
215 |
170 |
45 |
12 |
МЭОФ-1000-IIВт4 |
10 |
400 |
380 |
411 |
472 |
402 |
115 |
350 |
150 |
170 |
80 |
13 |
МЭОФ-1600/25 |
25 |
300 |
380 |
425 |
535 |
467 |
140 |
415 |
165 |
190 |
124 |
14 |
МЭОФ-2500/63 |
63 |
300 |
380 |
||||||||
15 |
МЭОФ-4000/160 |
160 |
300 |
380 |
730 |
640 |
630 |
210 |
510 |
150 |
315 |
300 |
Таблиця можливості застосовань електроприводів МЕОФ
|
DN, мм |
Конструктивне виконання |
Електроприводи загальнопромислового виконання |
Електроприводи вибухонебезпечного виконання |
||||||||||||
-16/10 |
-32/15 |
-40/25 |
-100/10 |
-250/25 |
-630/63 |
-1000/25 |
-16/10 |
-32/15 |
-40/25 |
-100/10 |
-250/25 |
-630/63 |
-1000/25 |
||
15 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
20 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
25 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
32 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
40 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
50 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
ВКМ.О |
|||||||||||||||
65 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
80 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
ВКМ.О |
|||||||||||||||
100 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
ВКМ.О |
|||||||||||||||
125 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
150 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
ВКМ.О |
|||||||||||||||
200 |
ВКМ.С |
||||||||||||||
ВКМ.Т |
|||||||||||||||
ВКМ.М |
|||||||||||||||
ВКМ.О |
|||||||||||||||
250 |
ВКМ.С |
||||||||||||||
300 |
ВКМ.С |
||||||||||||||
Примітка
- У таблиці дана застосовність електроприводів для тиску PN до 10 - 16кг/см².
При інших значеннях номінального тиску марку електоропрівода необхідно уточнити по індивідуальному замовленню. - За бажанням замовника можлива комплектація електроприводами AUMA (Німеччина), Limitorque (США), Rotork (Англія), СТЕП (Україна), ZPA Pechki (Чехія), INZ (Південна Корея), Тулаэлектропривод (Росія) та ін. марками.
