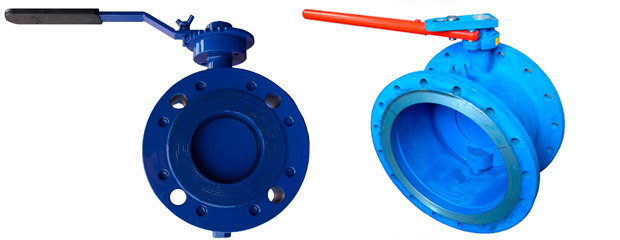

Затвори дискові марки ВКМ.З призначені для роботи в теплоенергетиці, металургійній, хімічній, нафтохімічній, нафтогазопереробній та ін. галузях промисловості і застосовуються як запірні пристрої в технологічних лініях на робочих середовищах: вода, технічна вода, повітря, пар, природний газ, мазут, рослинні і технічні мастила, нафтопродукти, дизельне паливо, гас, бензин та інші рідкі та газоподібні середовища без вмісту механічних включень і не агресивні до основних матеріалів крану.

• Тривалий термін безаварійної роботи протягом всього терміну експлуатації без особливих витрат на технічне обслуговування і ремонт;
• Можливість швидкого екстреного перекриття потоку;
• Висока герметичність затвора щодо зовнішнього середовища і герметичність запірного органу при перепаді тиску від 0 до 25 кгс кг/см²;
• Малі габаритно-будівельні розміри виробів;
• Двохексцентрикова конструкція затворів дискових ВКМ.З забезпечує «дозамикання» затвору тиском робочого середовища, що гарантує герметичність конструкції і знижує зусилля приводу на закриття затвора;
• Розбірна конструкція затвора забезпечує швидку заміну еластичних ущільнювачів сідел під час планових ремонтів, в разі їх пошкодження абразивними елементами, які потрапили в робочу середу;
• Затвори дискові поворотний ВКМ.З можуть комплектуватися будь-якими типами пневматичних і електричних приводів на вимогу Замовника;
• Широкий вибір гумових сумішей, а також інших еластичних матеріалів сідла, дозволяє використовувати затвори дискові ВКМ.З в трубопроводах зі всілякими робочими середовищами.

Температура робочого середовища	вик. 1 – до 100°С вик. 2 – до 250°С (по спецзамовленню — до 450°С)
Ущільнення затвора	Еластичне: вик. 1 – гума МБС вик. 2 – гума силіконова, фторопласт Ф-4 «метал-по-металу»: Сталь 12Х18Н10Т+Графлекс
Напрямок робочого середовища:	Одностороннє, згідно стрілки на корпусі затвора
Клас герметичності по ГОСТ9544	Клас А, Клас D
Кліматичне виконання по ГОСТ15150-69	У1 - помірне (температура навколишнього середовища від -45ºС до +50ºС) ХЛ1 - холодне (температура навколишнього середовища від -60ºС до +40ºС)
Тип керування	Р - ручний (механічний) привід; П - пневматичний привід; Э - електропривід
Приєднання до трубопроводу	міжфланцеве (під відповідні фланці по ГОСТ12815-80); під приварку
Повний середній термін служби	10 років
Повний середній ресурс	не менше 8 000 циклів
Напрацювання на відмову	не менше 1 000 циклів
Робоче середовище	вода, повітря, неагресивний природний газ, пропан бутан, мазут, рослинні і технічні мастила, нафтопродукти, дизельне паливо, гас, бензин

Основні деталі	Тип виконання
	С	Н
1. Корпус	Сталь 20	Сталь 12Х18Н10Т
2. Диск	Сталь 20+наплавка з 12Х18Н10Т	Сталь 12Х18Н10Т
3. Сідло	Гума МБС, гума силіконова, фторопласт Ф-4
4. Кільце (фланець) прижимне	Сталь 20	Сталь 12Х18Н10Т
5. Шпіндель	Сталь 30Х13	Сталь 12Х18Н10Т
6. Ущільнення	Гума МБС, гума силіконова, фторопласт Ф-4
7. Траверса	Сталь 20	Сталь 12Х18Н10Т
8. Підшипник	Фторопласт Ф-4

Затвор дисковий поворотний DN80-250 з ручним приводом

Позначення	Умовний прохід, DN	d, мм	D, мм	L, мм	H, мм	Вага, кг
ВКМ.З-080-016	80	82	195	52	285	12
ВКМ.З-100-016	100	102	215	55	310	16
ВКМ.З-125-016	125	125	245	60	350	20
ВКМ.З-150-016	150	152	280	65	385	26
ВКМ.З-200-016	200	202	335	70	445	32
ВКМ.З-250-016	250	252	400	75	540	45

Затвор дисковий марки ВКМ.З з умовним діаметром DN200 і номінальним тиском PN 1,6 МПа, матеріал затвора вуглецева сталь, кліматичного виконання У1, з ручним приводом, робоче середовище - газ.

Затвор дисковий ВКМ.З-200-016-С-Р (міжфланцевий , У1, газ)
ГОСТ 13547-79 Затвори поворотні дискові на Ру до 2,5 МПа
