ВКМ.З DN300-1200 Р

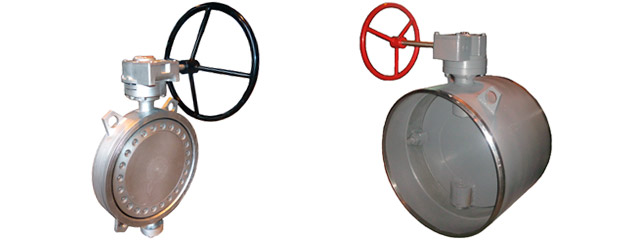

Затвор дисковий поворотний ВКМ.З з ручним механічним приводом

DN = 300 ▪ 350 ▪ 400 ▪ 500 ▪ 600 ▪ 800 ▪ 900 ▪ 1000 ▪ 1200 мм

PN = 0,6 ▪ 1,0 ▪ 1,6 ▪ 2,5 МПа

Призначення і середовище застосування

Затвори дискові марки ВКМ.З призначені для роботи в теплоенергетиці, металургійної, хімічної, нафтохімічної, нафтогазопереробної та ін. галузях промисловості і застосовуються як запірні пристрої в технологічних лініях на робочі середовища: вода, технічна вода, повітря, пар, природний газ , мазут, рослинні і технічні мастила, нафтопродукти, дизельне паливо, гас, бензин та інші рідкі та газоподібні середовища без вмісту механічних включень і не агресивні до основних матеріалів крана.

Переваги та особливості конструкціі

  • Тривалий термін безаварійної роботи протягом всього терміну експлуатації без особливих витрат на технічне обслуговування і ремонт;
  • Можливість швидкого екстреного перекриття потоку;
  • Висока герметичність затвору щодо зовнішнього середовища і герметичність запірного органу при перепаді тиску від 0 до 25 кгс кг/см²
  • Малі габаритно-будівельні розміри виробів;
  • Двохексцентрикова конструкція затворів дискових ВКМ.З забезпечує «дозамикання» затвору тиском робочого середовища, що гарантує герметичність конструкції і знижує зусилля приводу на закриття затвора;
  • Розбірна конструкція затвора забезпечує швидку заміну еластичних ущільнювачів сідел під час планових ремонтів, в разі їх пошкодження абразивними елементами, які потрапили в робочу середу;
  • Затвори дискові поворотний ВКМ.З можуть комплектуватися будь-якими типами пневматичних і електричних приводів на вимогу Замовника;
  • Широкий вибір гумових сумішей, а також інших еластичних матеріалів сідла, дозволяє використовувати затвори дискові ВКМ.З в трубопроводах зі всілякими робочими середовищами.

Технічні характеристики

Температура робочого середовища

вик. 1 – до 100°С
вик. 2 – до 250°С (по спецзамовленню — до 450°С)

Ущільнення затвора

Еластичне:
вик. 1 – гума МБС
вик. 2 – гума силіконова, фторопласт Ф-4
«метал-по-металу»:
Сталь 12Х18Н10Т+Графлекс

Напрямок робочого середовища:

Одностороннє, згідно стрілки на корпусі затвора

Клас герметичності по ГОСТ9544

Клас А, Клас D

Кліматичне виконання по ГОСТ15150-69

У1 - помірне (температура навколишнього середовища
від -45ºС до +50ºС)
ХЛ1 - холодне (температура навколишнього середовища
від -60ºС до +40ºС)

Тип керування

Р - ручний (механічний) привід;
П - пневматичний привід; Э - електропривід

Приєднання до трубопроводу

міжфланцеве (під відповідні фланці по ГОСТ12815-80)

під приварку

Повний середній термін служби

10 років

Повний середній ресурс

не менше 8 000 циклів

Напрацювання на відмову

не менше 1 000 циклів

Робоче середовище

вода, повітря, неагресивний природний газ, пропан бутан, мазут, рослинні і технічні мастила, нафтопродукти, дизельне паливо, гас, бензин

Виконання за матеріалами

Основні деталі

Тип виконання

С

Н

1. Корпус

Сталь 20

Сталь 12Х18Н10Т

2. Диск

Сталь 20+наплавка из 12Х18Н10Т

Сталь 12Х18Н10Т

3. Сідло

Гума МБС, гума силіконова, фторопласт Ф-4

4. Кільце (фланець) прижимне

Сталь 20

Сталь 12Х18Н10Т

5. Шпіндель

Сталь 30Х13

Сталь 12Х18Н10Т

6. Ущільнення

Гума МБС, гума силіконова, фторопласт Ф-4

7. Траверса

Сталь 20

Сталь12Х18Н10Т

8. Підшипник

Фторопласт Ф-4

Основні розміри та креслення

Габаритні розміри затворів дискових DN300-1200 з ручним механічним приводом

Габаритні розміри

Позначення

Умовний прохід,DN

d, мм

D1, мм

L, мм

H, мм

Вага, кг

ВКМ.З-300-016

300

298

370

95

630

70,00

ВКМ.З-350-016

350

350

430

105

680

82,00

ВКМ.З-400-016

400

398

480

115

730

96,00

ВКМ.З-500-016

500

495

580

125

860

140,00

ВКМ.З-600-016

600

595

685

140

1100

250,00

ВКМ.З-800-016

800

790

900

180

1330

880,00

ВКМ.З-900-016

900

900

985

200

1580

1055,00

ВКМ.З-1000-016

1000*

980

1110

225

1620

1120,00

ВКМ.З-1200-016

1200*

1180

1330

275

1830

1300,00

* Виготовляється за спецзамовленням.

Приклад умовного позначення при замовленні

Затвор дисковий марки ВКМ.З з умовним діаметром DN500 і номінальним тиском PN1,6 МПа, матеріал затвора вуглецева сталь, кліматичного виконання У1, з ручним механічним приводом, робоче середовище - нафтопродукти.

Затвор дисковий ВКМ.З-500-016-С-Р (міжфланцевий , У1, нафтопродукти)
ГОСТ 13547-79 Затвори поворотні дискові на Ру до 2,5 МПа
