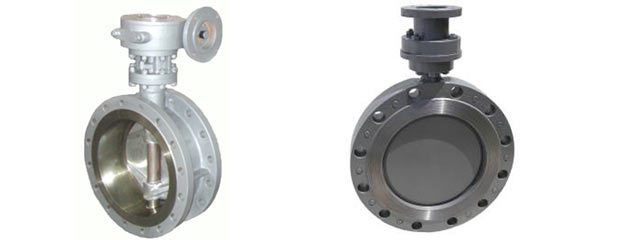

Затвори дискові марки ВКМ.З призначені для роботи в теплоенергетиці, металургійній, хімічній, нафтохімічній, нафтогазопереробній та ін. галузях промисловості і застосовуються як запірні пристрої в технологічних лініях на робочих середовищах: вода, технічна вода, повітря, пар, природний газ, мазут, рослинні і технічні мастила, нафтопродукти, дизельне паливо, гас, бензин та інші рідкі та газоподібні середовища без вмісту механічних включень і не агресивні до основних матеріалів крану.

• Тривалий термін безаварійної роботи протягом всього терміну експлуатації без особливих витрат на технічне обслуговування і ремонт;
• Можливість швидкого екстреного перекриття потоку;
• Висока герметичність затвора щодо зовнішнього середовища і герметичність запірного органу при перепаді тиску від 0 до 25 кгс кг/см²;
• Малі габаритно-будівельні розміри виробів;
• Двохексцентрикова конструкція затворів дискових ВКМ.З забезпечує «дозамикання» затвору тиском робочого середовища, що гарантує герметичність конструкції і знижує зусилля приводу на закриття затвора;
• Розбірна конструкція затвора забезпечує швидку заміну еластичних ущільнювачів сідел під час планових ремонтів, в разі їх пошкодження абразивними елементами, які потрапили в робочу середу;
• Затвори дискові поворотний ВКМ.З можуть комплектуватися будь-якими типами пневматичних і електричних приводів на вимогу Замовника;
• Широкий вибір гумових сумішей, а також інших еластичних матеріалів сідла, дозволяє використовувати затвори дискові ВКМ.З в трубопроводах зі всілякими робочими середовищами.

Температура робочого середовища	вик. 1 – до 100°С вик. 2 – до 250°С (по спецзамовленню — до 450°С)
Ущільнення затвора	Еластичне: вик. 1 – гума МБС вик. 2 – гума силіконова, фторопласт Ф-4 «метал-по-металу»: Сталь 12Х18Н10Т+Графлекс
Напрямок робочого середовища:	Одностороннє, згідно стрілки на корпусі затвора
Клас герметичності по ГОСТ9544	Клас А, Клас D
Кліматичне виконання по ГОСТ15150-69	У1 - помірне (температура навколишнього середовища від -45ºС до +50ºС) ХЛ1 - холодне (температура навколишнього середовища від -60ºС до +40ºС)
Тип керування	Р - ручной (механічний) привід; П - пневматичний привід; Э - електропривід
Приєднання до трубопроводу	міжфланцеве (під відповідні фланці по ГОСТ12815-80) під приварку
Повний середній термін служби	10 років
Повний середній ресурс	не менше 8 000 циклів
Напрацювання на відмову	не менше 1 000 циклів
Робоче середовище	вода, повітря, неагресивний природний газ, пропан бутан, мазут, рослинні і технічні мастила, нафтопродукти, дизельне паливо, гас, бензин

Основні деталі	Тип виконання
	С	Н
1. Корпус	Сталь 20	Сталь 12Х18Н10Т
2. Диск	Сталь 20+наплавка з 12Х18Н10Т	Сталь 12Х18Н10Т
3. Сідло	Гума МБС, гума силіконова, фторопласт Ф-4
4. Кільце (фланець) прижимне	Сталь 20	Сталь 12Х18Н10Т
5. Шпіндель	Сталь 30Х13	Сталь 12Х18Н10Т
6. Ущільнення	Гума МБС, гума силіконова, фторопласт Ф-4
7. Траверса	Сталь 20	Сталь 12Х18Н10Т
8. Підшипник	Фторопласт Ф-4

Габаритні розміри затворів дискових DN300-1200 з пневмо- і електроприводом

Позначення	Умовний прохід, DN	D, мм	D1, мм	L, мм	H, мм	Вага, кг
ВКМ.З-300-016	300	298	370	95	580	60,00
ВКМ.З-350-016	350	350	430	105	630	75,00
ВКМ.З-400-016	400	398	480	115	680	86,00
ВКМ.З-500-016	500	495	580	125	800	120,00
ВКМ.З-600-016	600	595	685	140	950	225,00
ВКМ.З-800-016	800	790	900	180	1180	780,00
ВКМ.З-1000-016	1000*	980	1110	225	1430	940,00
ВКМ.З-1200-016	1200*	1180	1330	275	1680	1060,00

* Виготовляється за спецзамовленням.

Затвор дисковий марки ВКМ.З з умовним діаметром DN800 і номінальним тиском PN1,0МПа, матеріал затвора вуглецева сталь, кліматичного виконання У1, під електропривід, робоче середовище - вода.

Затвор дисковий ВКМ.З-800-016-С-Э (міжфланцевий, У1, вода)
ГОСТ 13547-79 Затвори поворотні дискові на Ру до 2,5 МПа

Примітка

На вимогу замовника можлива комплектація електроприводами марок:

• AUMA (Німеччина)
• Limitirque (США)
• INZ (Південна Корея)
• Rotork (Англія)
• ZPA Pechki (Чехія)
• Тулаэлектропривод (Росія).
